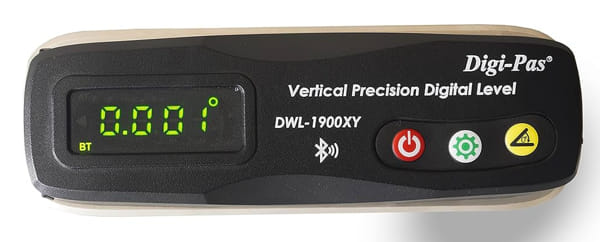

Equipado con conectividad Bluetooth y una resolución de medición de hasta 1 micrómetro, el nivel digital de precisión DWL1900XY de dos ejes promete una precisión excepcional en la medición simultánea de los ejes Zx y Zy.
Digipas Technologies, firma especializada en la producción de instrumentación de medición y dispositivos de nivel digital para su uso en aplicaciones comerciales, presenta su nuevo nivel digital de precisión DWL1900XY de dos ejes, del cual afirma que supone un avance significativo en el campo de la medición angular vertical para la configuración de máquinas.
Este dispositivo destaca por su capacidad para medir de manera simultánea los ejes Zx y Zy, una mejora considerable respecto a los métodos tradicionales que solo permiten medir un eje a la vez mediante niveles de burbuja.
Su rango de medición cubre desde los 90.000° hasta ±5.000°, con una resolución que varía desde 1 micrómetro por cada 50 milímetros hasta 17 micrómetros por cada 1.000 milímetros, con lo que asegura una alta precisión.
Su tiempo de medición es inferior a cinco segundos, lo que permite una operativa rápida y eficiente. Está construido con materiales resistentes como plástico ABS de PC y aleación de zinc, lo que garantiza su durabilidad.
Una de las características más destacadas del DWL1900XY es su pantalla LED robusta, alimentada por dos pilas de tipo AA de 1,5V o mediante conexión USB, lo que facilita su uso en distintos entornos industriales.
Este nivel digital de precisión es compatible con la aplicación móvil Digi-Pas Smart Level, la cual ofrece la visualización de los datos en tiempo real, permitiendo a los usuarios acceder a funcionalidades avanzadas como lecturas simultáneas de múltiples ejes, conectividad con varios dispositivos, selección de distintas unidades de medida y autocalibración, entre otras.
Funcionalidades avanzadas de alineación y calibración en máquinas CNC
En conjunto con el nivel horizontal de precisión DWL1500XY de la misma compañía, el DWL1900XY lleva a cabo funcionalidades avanzadas como la rectitud del movimiento del eje Z, la perpendicularidad del eje Z con respecto al eje Y, el paralelismo del eje del husillo con el movimiento del eje Z, y la perpendicularidad de la superficie de la mesa al eje Z, cumpliendo con las normativas ISO 10791-2 y JIS B 6336-2.
Estas capacidades facilitan de manera significativa el proceso de alineación en máquinas CNC y equipos de medición por coordenadas, asegurando una calibración precisa tanto en planos verticales como horizontales.
El dispositivo puede ser certificado bajo los estándares de calibración ISO/IEC 17025:2005 y ANSI/NCSL Z540-1, con trazabilidad a NIST, JIS y DIN, lo que garantiza la fiabilidad de sus mediciones.
Además, permite realizar comprobaciones rutinarias con un solo operario, ahorrando hasta un 70% del tiempo que se emplea en configuraciones de máquinas, y generando una reducción de costes superior al 50%. Este ahorro en tiempo y costes repercute directamente en una mayor productividad para industrias que requieren altos niveles de precisión.
El DWL1900XY se presentará en sociedad durante el IMTS 2024, donde los asistentes podrán conocer de primera mano sus capacidades y cómo puede mejorar la eficiencia operativa y reducir los tiempos de configuración.
Finalmente, en el “Servicio al lector de NTDhoy” puedes solicitar más información sobre este nivel digital de precisión de dos ejes.
