El controlador CNC portátil CNC Pendant V4.0 con Bluetooth RJ12 integra pantalla táctil capacitiva, encoder industrial y doble conectividad inalámbrica o cableada hasta 1.000.000 baudios para máquinas basadas en FluidNC y GRBL-HAL.

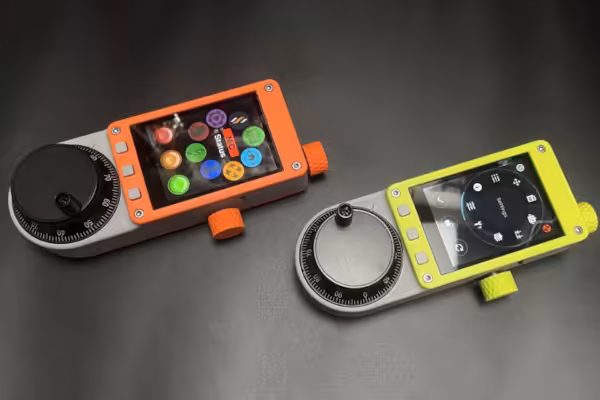

El nuevo CNC Pendant V4.0 de PiBot es un controlador CNC portátil diseñado para sistemas que operan con firmware FluidNC y GRBL-HAL, ofreciendo control manual directo y supervisión en routers CNC, grabadoras láser y otras plataformas de mecanizado digital.
La arquitectura interna se basa en un microcontrolador ESP32 sin especificación de variante, acompañado de una ranura microSD que permitirá actualización de firmware mediante carga directa desde tarjeta.
La interfaz incorpora una pantalla táctil capacitiva de aproximadamente 3,5 pulgadas con un área visible cercana a 76 x 55 mm, junto a un encoder de grado industrial optimizado para respuesta táctil precisa.
El panel frontal añade tres interruptores físicos independientes, un potenciómetro para ajuste dinámico, un selector por bandas, botón de encendido, botones de arranque y reset para flasheo, así como altavoz integrado para señalización acústica.
Conectividad Bluetooth y RJ12 para integración en entornos FluidNC
En cuanto a comunicaciones, el equipo puede funcionar en modo inalámbrico mediante módulos Bluetooth TX/RX independientes configurados a 115200 baudios o en modo cableado a través de un puerto RJ12 compatible con placas principales V4.7 y V4.9 o expansores de E/S.
Cuando opera por conexión cableada, la velocidad puede alcanzar hasta 1.000.000 baudios, lo que resulta adecuado para aplicaciones que requieren mayor capacidad de transmisión y menor latencia.
El dispositivo se suministra preconfigurado a 115200 baudios, facilitando una puesta en marcha directa en la mayoría de instalaciones industriales basadas en FluidNC versión 3.9.7 o superior mediante la configuración de los pines UART GPIO25 y GPIO27 en el archivo YAML.
No obstante, el uso de dichos pines impide la utilización simultánea de pantallas OLED estándar de 0,96 pulgadas que emplean el bus I2C sobre las mismas líneas.
Diseño eléctrico del CNC Pendant V4.0 y consideraciones de seguridad
La alimentación puede realizarse mediante puerto USB Type-C con entrada de 5 V o a través de una batería 18650 tipo flat-top, como los modelos Sony VTC5 o VTC6, incorporando circuito de carga y LED indicador de nivel.
El fabricante advierte que al emplear la conexión RJ12 no debe instalarse la batería 18650, ya que podría producirse un desequilibrio de tensión susceptible de dañar el chip ESP32.
El conjunto presenta un diseño de doble PCB que permite expansión de E/S y se integra en una carcasa imprimible en 3D cuyos archivos STL se suministran para personalización o reparación.
Con dimensiones de 165 x 60 mm y un peso aproximado de 365 g, el controlador ofrece un formato portátil robusto orientado a operaciones de ajuste manual en entorno de taller o integración OEM.
Ventajas y beneficios de su uso
Durante evaluaciones independientes se ha observado que, con la configuración estándar de FluidNC, el encoder puede saturar el buffer de comandos y provocar movimientos detenidos o inversión no deseada.
Para mitigar dicho comportamiento, se ha desarrollado una bifurcación específica del firmware FluidDial que optimiza la gestión del buffer y habilita selector de banda de cuatro posiciones —x1, x10, x100 y bloqueo de jog— junto con control dinámico de velocidad mediante potenciómetro.
En consecuencia, el controlador CNC portátil CNC Pendant V4.0 se posiciona como una solución avanzada para control manual en máquinas basadas en firmware abierto, combinando interfaz táctil, mandos físicos industriales y doble conectividad adaptable a distintos escenarios de integración.
